天びんとは何ですか?

A 天秤既知の基準重量と比較するか、電子力センサーを介して、物体の質量または重量を測定するために使用される機器です。秤量天秤の核心は、対向する皿にかかる荷重の物理的なバランスをとるか、荷重によって加えられる力を電子的に検出することによって、平衡の原理に基づいて動作します。産業および商業環境では、「」という用語が使われます。 計量台 「」は、車両、重量物、バルク材料用に特別に設計された大規模プラットフォーム計量システムを指し、計量天びんファミリーの最も重要なメンバーの 1 つです。

貨物ターミナルの管理、穀物加工工場の運営、または単に実験室サンプルの測定を行っている場合でも、計量天秤とは何かを理解し、適切なタイプを選択することは、精度、効率、収益性に直接影響します。

天びんの背後にある中心的な動作原理

すべての秤量天びんは、そのサイズや用途に関係なく、次の 2 つの基本メカニズムのいずれかに依存しています。

機械的バランス: 2 つのパンが中央のピボットビームから吊り下げられています。未知の質量を一方の側に置き、もう一方の側に校正済みの基準分銅を置くと、平衡が測定値を示します。このデザインは何千年にもわたって使用されており、研究室での精密な作業に今も使用されています。
電子/デジタル天びん: ロードセル (通常は金属要素に結合されたひずみゲージ) は、荷重を受けると変形します。この変形により電気抵抗が変化し、それが正確な重量測定値に変換されます。現代の秤や台はかりは、ほぼどこでもこのアプローチを使用しています。

天びんの精度は、温度変動、振動、気流、電磁干渉などの環境要因の影響を受けます。ハイエンドシステムには、さまざまな条件下で信頼性の高い読み取り値を維持するための補償アルゴリズムが組み込まれています。

天びんの主な種類とその用途

計量機器の世界は、サブミリグラムの分析天びんから 200 トンを超える重量を扱える多軸計量台まで多岐にわたります。それぞれのタイプは、異なる運用目的を果たします。

分析天びん

研究室や研究施設で使用される分析天びんは、細部に至るまでの可読性を提供します。 0.0001g(0.1mg) 。これらは空気の動きの干渉を排除するために風防で囲まれています。アプリケーションには、医薬品製剤、化学研究、品質管理テストなどがあります。

精密天びん

通常、次の可読性を備えています。 0.001gと0.1g 、上皿天びんは、産業の品質管理、食品生産、教育現場で主力です。精度をあまり犠牲にすることなく、分析天びんよりも広い計量範囲を提供します。

プラットフォームスケール

倉庫、配送部門、小売環境で大型商品の計量用に設計されています。プラットフォームスケールは通常、次の負荷を処理します。 50kg～2,000kg 、荷物の計量、パレットチェック、在庫管理に不可欠です。

ウェイブリッジ（車両スケール）

ウェイブリッジは、車両全体とその荷物の重量を量るために、地面と同じ高さまたはわずかに上に設置される一種の重量計量天秤です。標準的な計量台プラットフォームの範囲は次のとおりです。 8メートルから24メートル 長さ、間の容量 60トンと200トン 。これらは、鉱業、農業、廃棄物管理、物流業務の中核をなしています。

クレーンスケール

クレーンスケールは、吊り上げ装置から吊り下げられ、移動中の重量物を測定します。鉄鋼製造工場、建設現場、港湾ターミナルに最適です。容量の範囲は次のとおりです 1トンから300トン以上 .

水分バランス（ハロゲン/赤外線）

精密スケールと発熱体を組み合わせた特殊な秤量天びんです。この機器は、乾燥前後のサンプルの重量を測定し、水分含有量を計算します。食品加工、プラスチック製造、農業穀物の取り扱いに広く使用されています。

計量天びんの比較: 主要な仕様の概要

以下の表は、最も一般的に使用される天びんタイプ間の主な技術的な違いをまとめたもので、ニーズに合った適切な計器を特定するのに役立ちます。

表 1: 一般的な天びんタイプの容量、表示度、および一般的な用途による比較
種類	標準的な容量	可読性	第一次産業	インストール
分析天びん	520gまで	0.0001g	製薬/研究室	ベンチトップ
精密天びん	30kgまで	0.01g	食品・QC	ベンチトップ
プラットフォームスケール	50kg～2,000kg	0.1kg～1kg	倉庫・小売店	床置き型
秤量台	60t～200t	20kg～50kg	鉱業・物流	地中・地表
クレーンスケール	1t～300t	0.5kg～10kg	スチール / 港湾	一時停止中

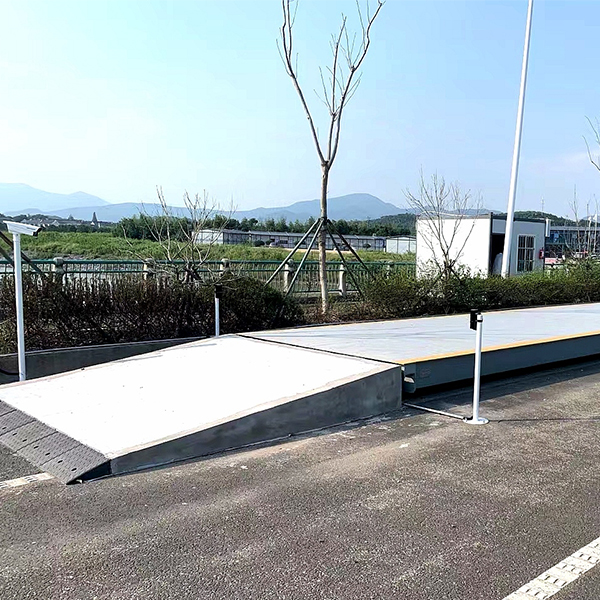

ウェイブリッジとは何ですか、また他の天びんとの違いは何ですか

A 計量台 本質的には、地面に埋め込まれるか地面に設置される特大のプラットフォーム秤であり、車両とその貨物の合計重量を把握できるように設計されています。この用語は、採石、農業、リサイクル、港湾物流など、個々の積荷の重さが数十トンにもなる大量商品産業で最も一般的に使用されます。

ベンチトップ型スケールやフロアスケールとは異なり、体重計システムには通常次のものが含まれます。

車両のホイールベース全体にわたる鋼製またはコンクリート製のプラットフォームデッキ
複数のロードセル (多くの場合 4 ～ 8 個) がデッキのコーナーとミッドスパンサポートの下に配置されています
すべてのロードセルからの信号を合計するジャンクションボックス
重量インジケーターまたは端末（多くの場合、プリンター、バーコードスキャナー、またはネットワーク接続を備えています）
オプションの自動化機能: ANPR (自動ナンバープレート認識) カメラ、信号機、インターホンシステム、およびリモートデータ管理ソフトウェア

車両総重量は、総重量の読み取り値から風袋重量 (空のトラック) を差し引いて求められます。この「総量から風袋を引く」方法は、世界中のすべての計量台の標準操作手順であり、バルク材料取引の請求精度を支えています。

200トン多軸リグの計量台の最大容量

24メートル最長の標準秤デッキ長さ

20kg 一般的な秤量台の可読性の増加

計量天びんを正確にする重要なコンポーネント

天びんの精度は単一の機能ではなく、すべてのコンポーネントが正しく動作することによって決まります。最も重要なことは次のとおりです。

ロードセル

電子天秤の心臓部。ロードセルは機械的な力を電気信号に変換します。ひずみゲージロードセルが最も一般的です。高品質のロードセルは、C3 以上の精度クラス (OIML 規格で定義)、0.02% 未満の非直線性、および屋外の計量台の設置に不可欠な防水および防塵性の保護等級 IP67 または IP68 を備えています。

重量計・コントローラー

指示計はロードセルからミリボルト信号を受信し、それを増幅してデジタル読み取り値に変換し、スパンおよびゼロ校正を適用して重量を表示します。最新のインジケーターは、RS-232、RS-485、Modbus RTU/TCP、Ethernet/IP などのデジタル通信プロトコルをサポートしており、ERP および倉庫管理システムに統合できます。

プラットフォームまたはデッキの構造

計量台の場合、プラットフォームデッキは、車両の荷重をすべてのロードセルに均等に分散するのに十分な剛性を備えている必要があります。 I ビームまたはボックスセクション構造の形鋼設計が標準です。コンクリートデッキは、骨材採石場などの摩耗の多い環境での表面寿命を延ばします。プラットフォームも処理する必要があります 動的負荷の影響 — 車両がスピードを出して体重計に乗り込むことによって生じる追加のストレス。

校正分銅

キャリブレーションにより、生のロードセル信号と実際の重量の間の関係が確立されます。秤量台の場合、校正には最大秤量の少なくとも 10% の認定された試験分銅が必要です。つまり、100 トンの秤量台には少なくとも 10 トンの追跡可能な試験分銅が必要です。校正は、設置後、修理後、使用頻度に応じて定期的に実行する必要があります。

ソフトウェアとデータの管理

最新の計量台と工業用計量天びんは、ますますネットワーク化されています。ソフトウェアプラットフォームは、取引記録を取得し、チケットを生成し、使用状況レポートを作成し、過積載車両に自動的にフラグを立てます。クラウド接続システムにより、現場担当者を必要とせずに、ロードセルの出力バランス、ゼロドリフト、校正履歴などの計量台の性能指標をリアルタイムで監視できます。

天秤と秤に毎日依存している業界

計量テクノロジーは、経済のほぼすべての分野に広がっています。以下では、天秤、特に計量ブリッジがミッションクリティカルなインフラストラクチャとなっている業界を詳しく見ていきます。

鉱業と採石業

採掘作業では、計量台を使用して、現場から排出される抽出物質のトン数を追跡します。正確な重量データは、ロイヤルティの計算、輸送トラックの積載量の最適化、および安全性の遵守に不可欠です。典型的な露天掘り炭鉱では、 1 日に数百件の秤量取引 、各取引は数万ドルの物質的価値を表します。

農業と穀物の取り扱い

穀物サイロ、飼養場、商品取引業者は、穀物の配達と出発を測定するためにプラットフォームスケールと計量台に依存しています。作物の支払額は計量台チケットから直接計算されるため、1 トンあたり 400 ドルでの 30 トンの配送で 0.5% の誤差があるだけでも、トラック 1 台あたり 60 ドルの差に相当します。これは、収穫期を通じて大きな経済的影響を及ぼします。

廃棄物管理とリサイクル

中継ステーションや埋立地では、計量台を使用して、投入された廃棄物のトン数に基づいて顧客に料金を請求します。リサイクル施設は、入ってくる金属スクラップ、紙、プラスチックの重量を量り、次に梱包されて出荷される製品の重量を量って材料収量を計算します。 Weighbridge データは、廃棄物転用率に関する環境レポートにも役立ちます。

物流および道路輸送

過積載のトラックは、道路に不当な損傷を引き起こします。車軸重量制限を 20% 超えた 1 台の車両でも、他の車両と同じ損傷を引き起こす可能性があります。 40,000台の車 同じ地点を通過します。積載施設の計量ブリッジデータにより、車両が法定の車軸制限内で出発することが保証され、インフラと輸送事業者の両方を罰則から保護します。

食品および飲料の加工

材料のバッチ処理、分量の管理、レシピの遵守はすべて、正確な計量天びんに依存します。 1 斤の重さが 400 g であるパンを 1 日あたり 50,000 個生産するベーカリーでは、原材料コストを管理するために計量精度を数グラム以内に維持する必要があります。チェックウェイジャー - 生産ラインに統合された高速自動計量天びん - 毎分 200 アイテム以上 許容範囲外の製品は拒否します。

医薬品製造

医薬品有効成分 (API) は、製剤中に化学天秤でミリグラム未満のレベルで計量されます。許容誤差は厳しく、各錠剤が目標重量から 5% を超えて逸脱しているバッチは品質管理に合格しません。製薬メーカーは、適正製造基準 (GMP) 準拠文書の一部として詳細な計量記録を保管しています。

鉄鋼および金属の生産

製鉄所や鋳造工場では、クレーンスケール、フロアスケール、計量台を組み合わせて使用し、生産サイクル全体を通じて金属の流れを追跡します。スクラップは入口で計量され、溶融金属は鋳造中にレードルクレーンスケールで計量され、完成したコイルは発送前に計量されます。この環境のクレーンスケールは、単一のリフトを処理できる可能性があります。 100トン .

作業に適した計量天びんを選択する方法

正しい計量器を選択するには、計量器の仕様と運用要件が一致しているかどうかによって決まります。以下の考慮事項を順番に検討すると、オプションを効率的に絞り込むことができます。

最大負荷と解像度の要件を定義します。 スケールの容量は、安全マージンとして、予想される最も重い荷重を少なくとも 20% 上回る必要があります。分解能 (可読性) は、プロセスが要求する精度に一致させる必要があります。アプリケーションで 1 g の精度しか必要としない場合、0.1 g の可読性を支払うことに運用上のメリットはありません。
物理的環境を評価します。 天びんは湿気、化学薬品、極端な温度、または爆発性雰囲気にさらされることはありますか?屋外計量台には耐候性ロードセルとエンクロージャが必要です。食品加工スケールには、ステンレス鋼構造と完全な洗浄機能 (IP69K 定格) が必要です。製粉工場、燃料貯蔵所、化学工場などの危険区域では、ATEX 定格の機器が義務付けられています。
スループットと速度の要件を考慮してください。 静的計量台は、熟練したオペレーターであれば 60 秒以内に車両を処理できます。高処理量の採石場では、待ち行列のボトルネックを回避するために、2 台の計量台を並行して動作させる必要がある場合があります。生産ラインの重量チェック計量機は、毎分 120 メートルを超える場合もあるコンベアの速度に対応する必要があります。
統合要件を決定します。 計量天びんは、ERP システム、フリート管理プラットフォーム、または実験室情報管理システム (LIMS) と通信する必要がありますか?購入前にインジケーターがどのような通信プロトコルに対応しているかを確認してください。
総所有コストを評価します。 購入価格は方程式の一部にすぎません。設置コスト (ピット取り付け型秤の設置には機器自体と同じくらいの費用がかかる場合があります)、年間メンテナンス、校正コスト、およびピーク稼働中に秤が故障した場合のダウンタイムによる経済的影響を考慮してください。

長期的な精度を維持するための計量バランスの維持

最も正確に指定された計量天びんであっても、適切に維持されていなければ、ずれたり故障したりすることがあります。体系化されたメンテナンスプログラムにより、精度と機器の寿命の両方が保護されます。

毎日のチェック

初めて使用する前に空のプラットフォームで残高をゼロにします
エラーコードや異常な読み取り値が表示されていないか確認してください
プラットホームの表面、特に計量台の表面にゴミがないか検査します
プリンターの用紙の在庫とチケットの出力品質を確認する

毎週のチェック

既知の試験分銅を使用してスパンチェックを実行する
ロードセルケーブルとジャンクションボックスに損傷や湿気の侵入がないか検査します。
すべてのアプローチスロープに障害物がなく、計量台に損傷がないことを確認します。
ロードセルの故障を示す可能性のある異常値がないか、最近のトランザクションデータを確認します。

毎月/四半期

ロードセルの取り付け箇所を清掃し、腐食がないか確認します。
構造溶接部と周囲のコンクリートに亀裂がないか検査します (秤量台)
計量台の取引データをバックアップする
通信ポートを含むすべてのインジケーター機能をテストする

年次校正

動作範囲全体で追跡可能な試験分銅を使用した完全な校正
ロードセルの寄与が均等であることを確認するためのプラットフォームスケールのコーナー荷重テスト
複数の荷重点での再現性とヒステリシスのテスト
更新された校正記録を発行し、インジケーターの校正パラメータを更新します

適切にメンテナンスされた秤の耐用年数は通常、 20年から30年 構造プラットフォーム用と 10～15年 ロードセルの場合、水の浸入や過負荷から保護されている場合に限ります。ロードセルの交換は最も一般的なメンテナンス作業であり、多くの場合、秤を長期間使用しなくても実行できます。

天びんに関するよくある質問

天秤と秤の違いは何ですか?

これらの用語は、多くの場合同じ意味で使用されます。技術的には、「天びん」は未知の質量を基準質量と比較する機器を指しますが、「はかり」はバネまたはロードセルを使用して重量 (重力による力) を直接測定します。現代の用法では、両方の用語は、グラム、キログラム、またはトンで質量測定値を表示する計器を指します。秤量台は、ロードセルを介して重力を測定するため、真の天秤ではなく常にスケールとして分類されます。

秤の精度はどれくらいですか?

適切に設置され、校正された秤量台は通常、次の精度を達成します。 100トンの荷重でプラスまたはマイナス20kg — フルスケールの 0.02% に相当します。 OIML 精度クラス III 計器は、ほとんどの市販秤が該当し、設置後の最大許容誤差は低荷重で 0.5 目盛間隔、高荷重で 1.0 目盛間隔です。定期的な校正により、スケールはこれらの許容範囲内に維持されます。

温度は計量天びんに影響を与える可能性がありますか?

はい。ほとんどのロードセルには 温度係数 — 摂氏温度変化ごとの出力の小さな変化。高品質の工業用ロードセルの場合、これは 1 度あたりフルスケールの 0.001% 程度になることがあります。 40 度の屋外温度範囲 (-10 °C ～ 30 °C) では、0.04% の誤差が生じる可能性があります。プレミアム計量器には、この影響を最小限に抑えるための温度補償ロードセルと自動ゼロトラッキングが含まれています。

天びんはどのくらいの頻度で校正する必要がありますか?

商取引で使用される工業用計量天びん（商品の請求に使用される計量台を含む）の場合、校正頻度は使用量と地域の要件によって異なります。大量の秤の処理 1日あたり100台以上の車両 少なくとも 6 か月ごとに校正チェックを行う必要があります。少量のインストールでは、毎年校正することができます。実験室環境の分析天びんは、使用前に内部または外部の校正分銅を使用して校正する必要があります。

天秤で測れる最大重量はどれくらいですか?

理論上の最大値はありません。これまでに建設された最大の計量天びんには、鉄道計量橋や船舶計量システムが含まれます。市販されている最大のトラック用計量台は、 200トン 標準道路車両用。車両総重量 687 トンのキャタピラー 797F などの超一流の運搬トラック用に設計された特殊鉱山計量台は、個々の現場の仕様に合わせてカスタム設計されています。

適切な計量天びんの選択は、荷重を理解することから始まります

天びんは単なる商品機器ではなく、その精度が財務上および運用上の直接的な影響を与える測定システムです。製薬研究室用の分析天びんを選択する場合でも、混雑する倉庫用のプラットフォームスケールを選択する場合でも、採石場や物流倉庫用の秤量台を選択する場合でも、選択プロセスは容量、精度クラス、環境評価、スループット要件、および総所有コストに基づいて決定する必要があります。

ウェイトブリッジは、広く使用されている機器の中で最も大きく、最も耐久性があり、商業的に最も重要な機器であるため、計量天びんファミリーの中で独特の位置を占めています。あ 単一の秤量取引 は、数万ドル相当の委託品の請求基準となる可能性があり、校正の完全性と日常的なメンテナンスをオプションのベストプラクティスではなく、交渉の余地のない約束としています。

適切な機器を適切なアプリケーションに適合させ、耐用年数を通じて適切に保守することにより、あらゆる業界のオペレーターは、現代の商取引に求められる精度、信頼性、データの整合性を達成できます。
