公共の秤量台はどの程度正確ですか — 基準と限界

公共の体重計はどのくらい正確ですか — 直接の答え

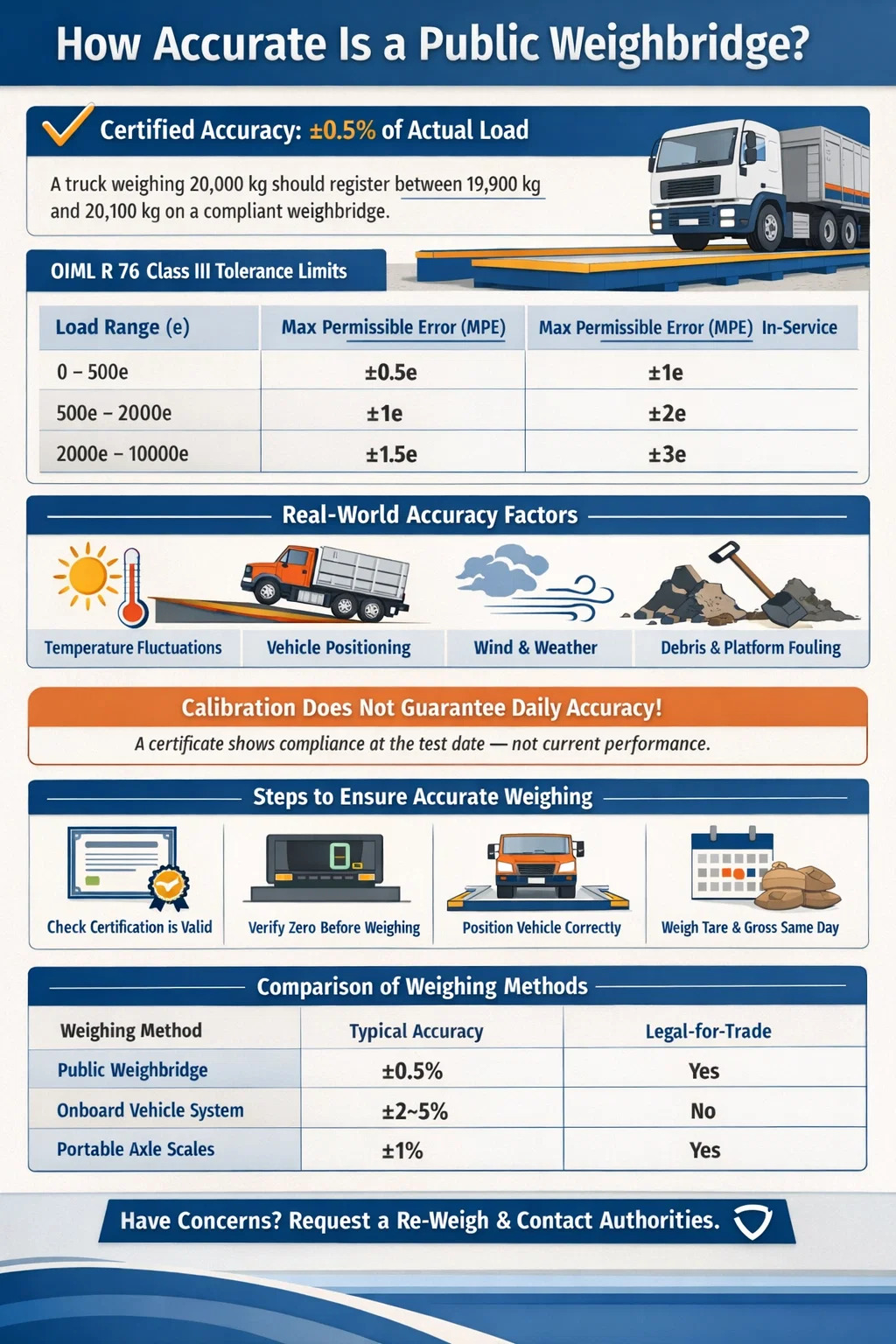

認定された一般人 計量台 法律により、範囲内で正確であることが求められています 実負荷の±0.5% ほとんどの国では、OIML (国際法定計量機構) 規格に基づいて運用されています。実際には、これは、重量 20,000 kg のトラックが、準拠した計量台上で 19,900 kg から 20,100 kg の間に登録される必要があることを意味します。このレベルの精度は、合法的な取引、道路取り締まり、コンプライアンスの検証には十分であり、偶然ではありません。これは、厳格な校正プロトコル、政府承認機関による必須の検証、定期的なメンテナンス スケジュールの結果です。

ほとんどのユーザーが見落としているのは、計量台の定格精度と実際の実際のパフォーマンスは別のものであるということです。最後の公式校正テストに合格した計量台でも、環境条件、不適切な使用、または機械的磨耗により、特定の日に一貫性のない測定値が得られる場合があります。認定された許容誤差と実際のパフォーマンスに影響を与える要因の両方を理解することが、情報に基づいた計量器ユーザーと、額面どおりの印刷結果を受け入れるユーザーを分けるものとなります。

公共の秤が満たさなければならない法的精度基準

合法的な取引目的で使用される公共の秤は非自動計量機器 (NAWI) として分類され、それぞれの管轄区域の法定計量法によって管理されます。精度要件は国によって若干異なりますが、同じ一般的な枠組みに収束します。

OIML 勧告 R 76 に基づき、計量台には精度クラスが割り当てられています。クラス III 計器 (商業用および公共の秤量台のほとんどをカバーするカテゴリー) では、計量される荷重の割合として表される最大許容誤差 (MPE) が許容されます。以下の表は、クラス III ルールに基づく主要な許容しきい値をまとめたものです。

オーストラリアでは、国家計量法と国家貿易計量規則が同様の要件を定めています。そこで稼働する公共の計量台は貿易計量検査官による検証とスタンプが必要であり、典型的な商用計量用途では、車両の目盛区分 (d) が 20 kg を超えてはなりません。英国では、1985 年度量衡法と 2016 年測定器規則によって導入された最新の規制が同じ領域を管理しています。

重要な違いは次のとおりです。 初期検証許容範囲 （校正時の基準）および 使用中の許容誤差 (校正間の通常の使用中に許可されるもの)。通常、サービス中の制限は 2 倍の幅になります。使用中の公差の外側の端で動作している秤は、たとえその測定値が目盛の数目盛によって初期校正と異なる可能性があるとしても、依然として技術的に準拠しています。

校正証明書とその実際の内容

有効な校正証明書は、秤量台が試験時に法的公差要件を満たしていることを確認するものであり、現在その基準に従って機能していることを確認するものではありません。ほとんどの校正証明書は 12 か月間有効ですが、一部の管轄区域では高スループット秤量台についてはより頻繁な再検証が必要です。証明書は計量台オペレーターのサイトで検査できるようにする必要があります。重要な商取引に公共秤量台を使用していて、証明書の有効期限が切れている場合は、未知のレベルの精度リスクを受け入れることになります。

現実世界の秤の精度に影響を与える要因

適切に認定された秤であっても、校正が行われた管理された環境から条件が逸脱すると、不正確な測定値が生成される可能性があります。いくつかの運用変数および環境変数は、計量台のパフォーマンスに測定可能な影響を与えます。

温度とロードセル出力に対する温度の影響

ロード セル (重量を電気信号に変換するひずみゲージ センサー) は、温度変動に敏感です。ほとんどの高品質ロードセルは、-10°C ～ 40°C での使用を定格としていますが、その出力は最大でドリフトする可能性があります。 0.02%/℃ 補償された温度範囲外にある場合。コンクリート床板が熱を吸収し、周囲温度が急激に上昇する夏の日には、15℃で正確に測定できる計量台は、たとえ機械的な故障がなくても、38℃でわずかに誤差が生じることがあります。このため、一部の高精度計量台には電子機器に温度補償が組み込まれています。

ウェイブリッジプラットフォーム上の車両の位置決め

ウェイブリッジ プラットフォームは、定義された方法ですべてのロード セルに荷重が分散されるように校正されます。車両の位置が適切でない場合（一方の端がオーバーハングし、車軸が片側に集中している場合）、荷重分布が変化します。ロードセルは出力を合計するため、これによって常に総重量の読み取り値に目に見える誤差が生じるわけではありませんが、特に 1 つのセルが他のセルに対して校正されていない場合には、軽微な不一致が生じる可能性があります。ほとんどの計量台オペレーターは、車両の位置を明確に示すマークを掲示しています。それらを無視すると、避けられる測定の不確実性が生じます。

計量橋構造物にかかる風荷重

屋外に露出した秤は、風による横方向の力を受ける可能性があり、垂直荷重の測定を妨げます。風速が 40 km/h を超える場合、適切な防風板や側面拘束装置のない一部の古い設計では、10,000 kg の基準荷重で測定値が最大 50 kg 変動することが観察されています。この誤差は 0.5% 完全に環境条件に起因します。最新の計量台の設計には、水平方向の力の影響を受けにくいロードセル取り付けシステムが組み込まれていますが、これは古い公共計量台の設置にとって依然として正当な懸念事項です。

瓦礫、沈下物、プラットフォームの汚れ

秤量台のプラットフォームの下に土、砂利、または物質が蓄積すると、その自由な動きが機械的に制限され、構造物がロードセルだけにかかるのではなく、周囲の地面に荷重の一部を負担させる可能性があります。これは、公共の体重計で系統的に測定値が下回る最も一般的な原因の 1 つです。同様に、時間の経過とともに基礎が不均一に沈下すると、プラットフォームが完全に水平にならない可能性があり、測定値に一貫したバイアスが生じます。評判の良い事業者は、特にこの種の問題を顧客の取引に影響を与える前に発見するために、毎日のゼロポイントチェックと計画的な検査を実施しています。

湿気と電気的干渉

ジャンクション ボックスやロードセル コネクタへの水の浸入は、信号ノイズや読み取り値の異常の原因となることが十分に文書化されています。 IP68 定格の密閉型ロードセルであっても、ケーブル終端が適切に密閉されていない場合、湿気に関連した信号劣化が発生する可能性があります。近くの電気機器（高電圧送電線、可変周波数ドライブ、大型電気モーター）も電磁干渉（EMI）を引き起こす可能性があり、電磁干渉（EMI）がロードセルからのアナログ信号がデジタルインジケータに到達する前に影響を及ぼし、その結果、読み取り値が不安定になったりオフセットしたりすることがあります。

公共秤量台の種類とその一般的な精度範囲

すべての公共秤量台が同じ方法で構築されているわけではありません。秤量台の構造タイプ、築年数、技術プラットフォームはすべて、日常の使用において現実的にどの程度の精度が期待できるかに影響を与えます。

コンクリートデッキ秤量台

コンクリートデッキ秤量台は、公共の秤量台、穀物受入倉庫、廃棄物移送ステーションで見られる最も一般的なタイプです。優れた耐久性と表面摩耗に対する耐性を備えています。精度の観点から見ると、適切にメンテナンスされていれば良好な性能を発揮しますが、その質量 (多くの場合、デッキ自体で 10,000 ～ 20,000 kg) があるため、風袋重量がフルスケールの容量の大部分を占めることになります。したがって、ゼロ校正におけるドリフトは、正味重量の計算に比例してより大きな影響を及ぼします。これらの秤量台は通常、60 トンの容量で 20 kg のスケール分解能 (d) を達成し、理論的な分解能は約 0.033% .

スチールデッキ秤量台

スチール製デッキ秤は、コンクリート製の秤よりも軽量で熱伝導性に優れています。自重が低いことは、低容量のアプリケーションでは利点ですが、熱伝導率により、ロードセルは 1 日を通してより大きな温度変動を受けることになります。温度補正された電子機器を備えた高品質の鋼製床版の設置は、コンクリート床版モデルの精度に匹敵しますが、安価な設置では温度に関連したドリフトが大きくなる可能性があります。港湾、鉱山現場、産業施設などで広く使用されています。

ピットレス秤量台とピット取り付け型秤量台

ピットレス秤は、周囲の地面よりも高い基礎の上に設置されており、両側にスロープが付いています。ピットに取り付けられた秤量台は地面に埋め込まれているため、デッキは周囲の表面と面一になります。精度の観点から見ると、 穴のないデザインが一般的に好まれます 検査やメンテナンスのためにロードセルにアクセスでき、プラットフォームの下に蓄積した破片の管理が容易になるためです。ピットマウント設計では、水、破片、材料の流出が閉じ込められる可能性があり、これらすべてが前述の汚れや沈下の問題を引き起こします。古い公共計量台の多くは、数十年前に建設されたため、ピットに取り付けられた設計を使用しています。それらのサイトのユーザーは、メンテナンスの頻度について尋ねる必要があります。

デジタル対アナログインジケーター

現代の公共秤量台は、高解像度のアナログからデジタルへの変換を備えたデジタルインジケーターを使用しています。エントリーレベルのインジケーターは 16 ビットの解像度で変換します。プロの合法取引インジケーターは 24 ビット コンバーターを使用しており、表示されるスケール区分よりも何倍も細かい内部分解能を提供します。これは、表示される測定値が、大まかな近似値ではなく、実際の測定値の信頼できる丸め表現であることを意味します。古いアナログまたは電気機械式インジケーターは一貫性がはるかに低いため、より注意して表示する必要があります。デジタル表示ではなく、可動指針ダイヤルに測定値を表示する公共の秤を使用している場合、固有の可読性誤差だけでも目盛の数目盛に相当する可能性があります。

計量ブリッジのオペレーターが精度を維持および検証する方法

適切に運営されている公共計量台は、体系化されたメンテナンスと検証のスケジュールに従っています。これがどのようなものかを理解することは、特定の計量台が使用時に正確に動作しているかどうかを評価するのに役立ちます。

毎日のゼロチェック

すべての公共計量台は、稼働日の開始時にプラットフォームに荷重がかからない状態でゼロ調整する必要があります。最新のインジケーターのほとんどはこれを自動的に行いますが、オペレーターは最初のトランザクションの前にゼロを視覚的に確認する必要もあります。秤の上に何かが乗っている、または機械的な障害物があるために秤をゼロにできない場合は、問題が解決されるまで秤を使用しないでください。 40 トンのトラック積載でわずか 40 kg の非ゼロ風袋オフセットは 0.1% の誤差を表し、許容範囲内ですが完全に回避可能です。

テスト分銅の校正

認定機関による年次校正には、認定された試験分銅 (通常、総質量が記録された校正済みのトラックまたはトレーラーの形式) を複数の荷重点で計量台を横切って運転することが含まれます。技術者は、最小荷重、中間範囲、および最大荷重で、またプラットフォームの長さにわたる複数の位置で秤の応答をチェックします。許容誤差を超えた偏差があると、インジケーターの校正定数の調整が行われ、その後、再検証が行われます。 公共秤量台の校正に使用される試験分銅自体が国家基準に準拠している必要があります これは、フランスの BIPM (Bureau International des Poids et Mesures) 基準に基づいて校正された基準分銅に対して計量されることを意味します。

校正間の定期検査

多忙な公共計量台のオペレーターは、毎年の校正の間に、既知の基準車両を使用して四半期または半年ごとに計量チェックを行う必要があります。これは正式なキャリブレーションではありませんが、パフォーマンス監視ツールとして機能します。チェック重量測定で一貫したオフセットが示された場合（たとえば、基準車両が常に既知の質量よりも 80 kg 重いと読み取られた場合）、オペレータは年に一度の訪問を待たずに、サイクル外検査のために校正機関に連絡できます。この中間モニタリングをスキップしたオペレータは、問題が最後の校正の 1 か月後に発生したのか、次の校正の 1 か月前に発生したのかを知る方法がありません。

公共の秤量台が検査に合格しなかった場合はどうなるか

貿易計量検査官が計量台が使用中の最大許容誤差を超えていることを発見した場合、その計量器は合法的な取引では使用できなくなります。オーストラリアでは、これは権限スタンプが取り消され、計量台が修理、再校正、再検証されるまで法的に有効な計量証明書を発行できないことを意味します。英国では、度量衡法に基づいて同様のプロセスが適用されます。準拠していない計量台の所有者には罰金が科せられ、非準拠期間中に認証された分銅は商事または規制上の手続きで争われる可能性があります。

公共秤量台の精度と他の秤量方法の比較

公共の計量台が他の計量方法と比べてどのように機能するかを理解することは、現実的な期待値を設定し、さまざまな目的にどの方法を使用するかについての意思決定に役立ちます。

車載計量システム (トラックのサスペンションや車軸に組み込まれた荷重センサー) は、運用上の荷重管理によく使われていますが、その精度は通常、理想的な条件下では ±2 ～ 5% の範囲にあり、コンポーネントが摩耗したり、システムが基準に対して適切に校正されていない場合には精度が悪化する可能性があります。彼らは 法的に有効ではない 買い手と売り手の取引または規制遵守の検証用。紛争が生じた場合、車載システムで測定される重量を指定した契約は、認定された計量台チケットで異議を申し立てられた場合、無効になる可能性があります。

路面に設置された計量システムは、車両が高速道路で通過する際の軸重を測定します。これらは、取り締まりの事前検査（指示計量のために過積載トラックにフラグを立てる）には価値がありますが、動的測定条件では精度が静的計量台よりも大幅に低くなります。ほとんどの管轄区域では、正式な過積載料金が発行される前に、WIM 測定値に基づいて停止した車両を認定された静的計量台に移動することが義務付けられています。

公開重量計測定値に異議が唱えられる一般的な理由

体重に関する論争は実際に起こりますが、最も頻繁に起こる原因を知っていれば、体重に関する論争を予防したり、測定値が間違っていると思われる場合に正当な異議を申し立てたりするのに役立ちます。

• 期限切れの校正: 計量台の認証スタンプが失効している場合、その期間中に発行されたチケットは法的に疑わしいものとなります。高額取引に公共の秤を使用する前に、必ず現在の校正証明書を確認するように依頼してください。
• プラットフォームの下の瓦礫: プラットフォームと基礎の間に材料が挟まると、自由な動きが妨げられ、一貫した読み取り不足が発生します。これは、清掃後に計量台の測定値が増加することでよくわかります。これは、以前の測定値が人為的に低かったことを意味します。
• ゼロエラーは修正されません: オペレーターがその日の作業前にスケールを適切にゼロ調整しなかった場合、または前の車両の残留荷重を除去できなかった場合、総重量にはオフセットが含まれます。車両の重量を測定する前に、オペレーターにゼロを証明するよう依頼できます。
• 間違った風袋重量が使用されています: 正味重量は総重量から風袋を差し引いたものです。風袋が別の日に異なる積載条件で記録された場合、特に車両に濡れたトレイがあった場合や残留物が積まれていた場合、正味重量の計算に誤差が生じます。
• 部分的なプラットフォームの連絡先: 計量台のプラットフォームに対して長すぎる車両には、車軸の一部がスケールから外れています。これにより、総重量が実際よりも低くなります。これは、車両がプラットフォームの端からはみ出しているかどうかをチェックすることで簡単に識別できる体系的なアンダーカウントです。
• インジケーターの故障またはソフトウェアエラー: 最新のシステムではまれですが、インジケーターのファームウェアのバグや、ロードセルとインジケーターの間の通信エラーにより、異常な読み取り値が発生する可能性があります。これらは、同様の負荷の履歴パターンと一致しない測定値を生成するため、通常はすぐに特定されます。

ほとんどの管轄区域では、公共の秤量台の測定値が間違っていると信じる根拠がある場合、関連する度量衡当局に正式な苦情を申し立てることができます。当局は現場での検査を手配し、欠陥が見つかった場合は、不正確な計量値が発行された可能性のある期間を評価する予定だ。場合によっては、影響を受ける当事者は、無償で補償または再計量を受ける権利を得ることができます。

公共の秤から最も正確な結果を得るためにできること

公共の体重計のユーザーは、チケットに記載されている数字を受動的に受け取るわけではありません。受け取る重量の信頼性を最大限に高めるために実行できる簡単な手順がいくつかあります。

1. 秤量台が現在認定されていることを確認してください。 校正証明書または刻印日付を確認するよう依頼してください。 12 か月以上経過している場合は、続行する前にオペレーターにその点を伝えてください。
2. 車両が走行する前にゼロであることを確認してください。 プラットフォームに何もないときにインジケーターを見てください。ゼロと読み取れるはずです。そうでない場合は、車両の位置を設定する前にオペレーターにゼロを再設定するように依頼してください。
3. 車両を正しく配置してください。 掲載されている位置決めガイドに従ってください。すべての車軸が完全にプラットフォーム上にあり、車両がデッキの長さと幅の両方に沿って可能な限り中央に配置されている必要があります。
4. 読み取り中は車両を静止させてください。 エンジンの振動、ブレーキ、キャブ内での乗客の移動など、あらゆる動きによって動的力が発生し、測定値が変動します。チケットが印刷される前に、インジケーターが安定した安定した読み取り値を表示するまで待ちます。
5. 同じ条件で風袋と総重量を量ります。 可能であれば、両方の重量を同じ方向、同じ時刻に、同じドライバーと運転台内の荷物で計ってください。これらの変数の不一致はすべて、正味重量の精度に影響します。
6. 時刻と日付のスタンプを含むプリントアウトをリクエストします。 同時刻の記録は、分銅がいつ測定されたかを正確に証明します。これは、後で測定値に異議が唱えられた場合、または校正の有効性が問題になった場合に重要です。
7. 賭け金が高いかどうかを 2 番目の計量台でクロスチェックします。 たとえ 0.3% の差異でも大きな金額に相当する非常に高額な商品取引の場合、2 つの異なる認定計量台で計量し、平均を取ることは防御可能な慣行です。 2 つの測定値の差異が 1% を超えている場合は、一方または両方の機器に調査を必要とする正当な疑問があります。

公共秤量台を使用する業界間での精度要件の違い

同じ公共の計量台が非常に異なる業界の状況で使用されており、計量台の精度の実際的な重要性は業界間で大きく異なります。

穀物および農産物

穀物の受け取りでは、現在の小麦価格で 25 トンの納品に 0.2% の誤差があるだけでも、重大な金銭的差異を表す可能性があります。たとえば、オーストラリアの穀物取扱業者は、バルクハンドリング法に基づき、検証済みの計量台を使用することが義務付けられており、生産者は配達記録に異議を唱えた場合、再計量を要求する権利を保持しています。ここでの財政上の利害は、オペレーターが高い精度を維持するよう動機づけられていることを意味しており、この分野での認定紛争は珍しいことではありません。

廃棄物とリサイクル

廃棄物移送ステーションは、公共の秤量台を使用してチップ料金の請求を決定します。チップ料金は通常、配送される物質の 1 トンごとに計算されます。たとえ 1 ～ 2% であっても体系的な過剰読み取りは、顧客が一貫して過剰請求されていることを意味します。廃棄物施設計量台の規制監査では、一部の法域で不遵守率が平均よりも高いことが判明しました。その理由の一部は、廃棄物環境が過酷（重度の汚染、振動、湿気）であること、また事業者に対する商業的インセンティブが商品取引ほど直接的ではないことが原因です。廃棄物施設に配達するユーザーは、認証日を確認することをお勧めします。

道路運送取締り

運輸当局が車両が過積載かどうかを判断するために計量台を使用する場合、精度要件は法的な側面を持ちます。オーストラリアでは、大型車両国内法により施行許容値が設定されており、定義された許容範囲内の軽度の過負荷では車両は罰せられません。これは事実上、計量台の測定の不確かさが規制の枠組みに組み込まれていることを意味します。英国でも同様のアプローチが適用されます。 警察の秤量台は、商業用の公共秤量台よりも頻繁な検査の対象となります。 なぜなら、誤った解釈の結果は財政調整だけでなく、訴追にも及ぶからである。

鉱業と採石業

採掘作業では、ロイヤルティの計算や備蓄管理のために、運搬トラックの積載量を確認するために現場の計量台を使用することがよくあります。シフト中に計量される鉱石または骨材の重量は、地主または政府機関へのロイヤルティの支払いに直接影響します。この文脈では、たとえ小さな系統誤差であっても、月あたり数千トン以上に悪化すると、大きな金額の差が生じます。採掘事業者は通常、法定最低基準よりも厳しい公差とより頻繁な校正を備えた高仕様の秤に投資します。校正コストはロイヤルティ紛争のコストに比べれば微々たるものです。

公共ウェイトブリッジの精度に関するよくある質問

公共の体重計は現場の私的な体重計よりも正確ですか?

必ずしも設計によるものではありませんが、実際にはそうであることがよくあります。公共の秤は第三者機関による検証が義務付けられており、政府の貿易計量当局による検査を受けています。民間のオンサイト秤量台は、同じ品質のハードウェアを使用し、同じ精度を達成している可能性がありますが、合法的な取引基準で認証されていない場合、正しく動作していることを独立して検証することはできません。同じクラスの認定されたプライベート秤量台と認定された公共秤量台は、同じ許容値で機能する必要があります。

公的体重計チケットを体重の法的証拠として信頼できますか?

はい、秤量台が現在認定されており、チケットに必要な法的情報 (通常、秤量台操作者の名前とライセンス番号、計量日時、総重量と風袋重量、正味重量) が含まれている場合に限ります。ほとんどの管轄区域では、認可された公共計量台オペレーターが発行した重量証明書は、商事紛争や法的手続きにおいて重量の証拠として認められます。期限切れまたは未認証の計量チケットには法定重量がありません。

公共の秤が校正に失敗する頻度はどのくらいですか?

故障率は国、業界、機器の使用年数によって異なります。オーストラリアの貿易計量年次報告書では、歴史的に、その年に検査された計量台の不適合率はおよそ 5 ～ 10% であり、不合格とは機器が許容誤差を超えていることを意味します。故障の大部分は軽微なものであり、計量台を長期間使用しない必要はなく、検査訪問中に修正されます。高リスクのカテゴリー（過酷な環境にある廃棄物施設や古い計量台）では、不遵守率が高くなります。

雨は秤の精度に影響しますか?

雨そのものは、適切に密閉された現代の計量台に重大な影響を与えることはありません。ただし、プラットフォーム上に水が溜まると死荷重が発生し、総重量の測定値が膨らみます。デッキ上の水の重量は総重量に含まれます。大雨の場合、標準的なトラックのトレイ領域に水がかかると、トレイの設計に応じて 10 ～ 30 kg 増加する可能性があります。正味重量を正確に計算するには、特に以前に記録した乾燥風袋重量に対して計量した材料の場合、計量時の気象条件に注意することが重要です。

公共の体重計の測定値が間違っていると思われる場合はどうすればよいですか?

まず、当時の計量台のオペレーターに問題を提起し、デモンストレーションされたゼロチェックで再計量するように依頼してください。すべてを文書化します。インジケーターの表示、切符、車両の位置の写真を撮ります。オペレーターの応答に満足できない場合は、関連する国または州の貿易計量当局にお問い合わせください。オーストラリアでは、National Measurement Institute (NMI) がそれです。英国では、地元の取引基準局となります。これらの当局は、正式な検査を実施し、欠陥が見つかった場合には、他の関係者が同じ問題の影響を受けていないかどうかを調査する権限を持っています。
